■ このサイトについて

 "i-Construction”、最近の建設業界をにぎわしているワードです。建設業の生産性向上を図り、魅力ある建設現場を目指す取り組みとして国土交通省が本腰を入れて普及・推進しているところです。



”i-Construction”の取り組みの一つである"ＩＣＴの全面的な活用"により、現場ではドローン等の最新測量技術を利用した３Ｄデータを取り扱う機会が増えてきています。



そんな中、現場に役立つツールの提供や情報の発信を目指すサイトとして、「Dai-Con Project」を開設しました。当サイトは大根技術者の ”Dai-Con Eng.”が個人で運営しています 。




■ 最新情報

引き続き　　　　「Dai-Con Viewer」オンラインマニュアル工事中！



 2020年12月24日　「Dai-Con Viewer」Ver.0.9.9.16　更新

  • Ver.0.9.9.15更新にて、１ページ目に文字を挿入しページを削除するとエラーが出る不具合を修正しました。



2020年12月21日　「Dai-Con Viewer」Ver.0.9.9.15　更新

  • 図形・文字の挿入、オブジェクト削除等の描画パフォーマンスが向上しました。
  • TINからグリッドを作成する機能を追加しました（暫定仕様1m×1mグリッド）。



2020年12月 8日　「Dai-Con Viewer」Ver.0.9.9.14　更新

  • Ver.0.9.9.13更新にて、CIMAデータ(.cim)とグリッドデータ(.grd)を読込み後にエラーが出る不具合を修正しました。



2020年12月 6日　「Dai-Con Viewer」Ver.0.9.9.13　更新

  • Dai-Con Viewer形式で保存した点群ファイル（.dcpnt）を読込む際の並列処理プログラムを改良しました。
  • Ver.0.9.9.11更新にて、ビューが正射影（Orthographic）の場合に、マウスで操作で表示する焦点（視点の回転中心）と座標軸の大きさが適切でない不具合を修正しました。
  • Ver.0.9.9.12更新にて、プロパティから単色の色設定をカラースケール使用に変更する際にエラーが出る不具合を修正しました。
  • その他小さな修正を加えました。

2020年11月30日　「Dai-Con Viewer」Ver.0.9.9.12　更新

  • Dai-Con Viewer形式で保存した点群ファイル（.dcpnt）を読込む際に、SSDドライブに保存したファイルを開く時に読込みエラーが発生する場合がある不具合を修正しました。
  • 3Dビューをマウスで操作する際のステータスバーに表示するガイダンス等の改善をしました。
  • その他小さな修正を加えました。



2020年11月23日　「Dai-Con Viewer」Ver.0.9.9.11　更新

  • 3Dビューをマウスで操作する際に焦点（視点の回転中心）と座標軸を表示できるようにしました。
  • ［Ctrl］キー ＋［右クリック］で焦点を指定する機能を追加しました。



2020年11月19日　「Dai-Con Viewer」Ver.0.9.9.10　更新

  • 読込み可能な点群データの形式にテキスト(.txt)とASCII(.asc)を追加しました。
  • ［Alt］キー＋［右クリック］でオブジェクトを選択しショートカットメニューを表示するようにしました。
  • Ver.0.9.9.7更新にて、TIN地形データのプロパティを変更する際のバグを修正しました。



2020年11月16日　「Dai-Con Viewer」Ver.0.9.9.9　更新

  • 点群データで点座標値取得や点間距離計測等のマウス操作をする際のパフォーマンスを改善しました。
  • 点座標値および点間距離計測の引出線について、参照点をドラッグしても移動しないように固定化しました（ドラッグしても戻る）。
  • Ver.0.9.9.7更新にて、「選択した3Dモデルの回転」ダイアログで［キャンセル］すると3Dモデルが消える不具合を修正しました。



2020年11月11日　「Dai-Con Viewer」Ver.0.9.9.8　更新

  • オブジェクト選択のパフォーマンスに影響するため点群の画面選択を無効化しました。また、3DモデルおよびDXFを選択する際のパフォーマンスを改善しました。
  • Ver.0.9.9.7更新にて、3DモデルとDXFを挿入する際に発生する不具合を修正しました。



2020年11月 3日　「Dai-Con Viewer」Ver.0.9.9.7　更新

  • DXFファイルからTIN地形データを読込む際のエンティティについて、３D面（3DFACE）に加え、メッシュ（MESH）とポリメッシュ（POLYFACEMESH）を読込み可能としました。これにより、「AutoCAD」のMESH（分解すると3DFACE）の面、および「SketchUp Pro」等でDXF形式にエクスポートしたPOLYFACEMESHの面をTIN地形データとして読込みできます。
  • XYZ形式等のテキスト点群を読込む際に、Z座標値の符号を反転できるようにしました。これにより、深浅測量データでのプラスのZ座標値（深度）をマイナスに変換できます。
  • LASおよびLAZ形式において、色情報のRGB各値が16ビット符号なし整数を標準とするところ8ビットの場合に黒点表示となる事象について、RGBを自動判別して色表現できるようにしました。
  • 画面の3Dビュー上で［Alt］キー＋［クリック］でオブジェクトを選択できるようにしました。また、オブジェクトツリーでノードを選択した際も3Dビューの選択状態が反映するようにしました。
  • LandXML形式からTINを読込む際、”Surfaces”要素にTINデータがない場合にエラーでストップする不具合を修正しました。
  • その他小さな修正を加えました。



2020年 8月26日　「Dai-Con Viewer」Ver.0.9.9.6　更新

  • Ver.0.9.9.4更新にて、点群データ追加の際にダイアログで［現在のページ］を選択すると正しく追加されない不具合を修正しました。ただし、メニューバー［点群データを追加］では不具合なしです。



2020年 8月24日　「Dai-Con Viewer」Ver.0.9.9.5　更新

  • Ver.0.9.9.4更新にて、3Dモデルの境界ボックスが表示されない不具合を修正しました。



2020年 8月23日　「Dai-Con Viewer」Ver.0.9.9.4　更新

  • DXFファイルからTIN地形データを読込む機能を追加しました。これにより、本ソフトでXYZから作成したTINやLandXMLから読込んだTINをDXFにエクスポートし、他のCADでTINを編集後に本ソフトで再読込みできるようになりました。



2020年 8月16日　「Dai-Con Viewer」Ver.0.9.9.3　更新

  • LandXML形式ファイルから座標点CgPointsを読込み、点の描画および同点名の挿入に対応しました。
  • 点群データやグリッドデータを読込む際に、出力先を新規ページと現在ページから選択できるように、またポイントサイズの指定ができるようにしました。
  • 読込み後の複数の点群データのポイントサイズを一括で変更できるプロパティを追加しました。
  • XYZデータからTINを作成する際、出力先を新規ページと現在ページから選択ができるようにしました。
  • 点群データ読込み後、プロパティからカラースケールや単色の変更ができるようにしました。
  • その他小さな修正を加えました。



Ver.0.9.0以降の主な更新内容

  • 「Dai-Con Viewer」形式で保存したフォルダから書庫ファイル（.dczip）を作成し、書庫ファイルを開くことでデータを読込みできるように機能を追加。
  • 文字（ASCII点名等）を含むテキスト形式のXYZ座標リストファイル（.csv，.sim等）を読込み、複数の文字を一度に挿入する機能を追加。
  • 基本的な３D図形（線分・直方体・円錐・円柱・球・壁面・水平面・三角面）と文字（ASCII）を挿入できる機能を追加。
  • 「Dai-Con Viewer」形式で保存する際にイメージファイルを自動作成し、読込時のダイアログでそのイメージを確認できる機能を追加。
  • AutoCAD DXFファイル（2D・3D）の読込み・挿入に対応。
  • 作成したTINやLandXMLのTINをDXF形式で保存できる機能を追加。
  • 読込可能な3Dモデルの形式に glTF（.glb）、3MF（.3mf）を追加。



以前の主な更新内容

  • 開いた１ページのデータを独自の「Dai-Con Viewer」形式での保存に対応。
  • 作成したTINデータをLandXML形式での保存に対応。
  • OBJ,3DS,COLLADA,FBX,IFC等の色付き3Dモデルの読込みに対応。
  • バイナリ点群データ(LAS,LAZ)の読込みに対応。



2018年10月21日　建設系３Dビューアソフト「Dai-Con Viewer」初版 Ver.0.7.0 リリース



2018年10月 7日（大安）　当サイト開設



■ ツール紹介

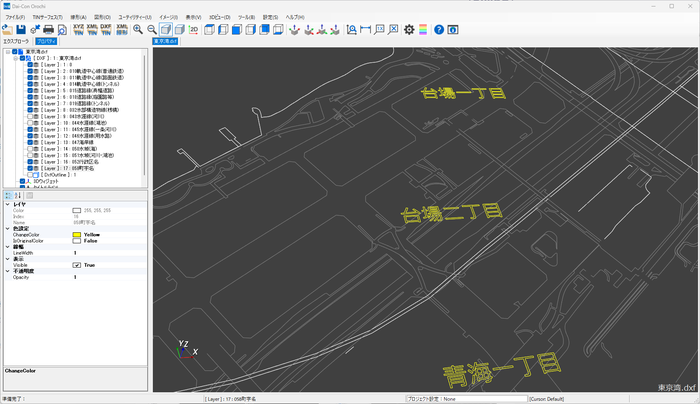

建設系３Ｄビューア「Dai-Con Viewer」




Dai-Con Viewer は、i-Construction建設系の軽量３Dビューアソフト（無償）です。



【こんな時】

  • 測量会社に頼んでドローンを使って写真測量したのに、ソフトが無く自由に点群データを見たり利用することができない。
  • 点群データを高さで色付けして表示したい。
  • 点群データから作成したグリッドデータや間引データからTIN（三角網メッシュ）を作成したい。
  • 点群データやTINにSketchUp等で作成した構造物やダウンロードした3Dモデルを挿入して表示したい。
  • LandXML形式の地形データを画面で確認したい。
